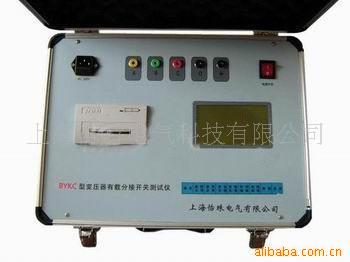

点击图片查看原图
功能特点：
本产品用于测量和分析电力变压器有载分接开关电气性能的综合测量，可以对有载分接开关的过度时间、过渡波形、过渡电阻、三相同期性、分离角参数的自动测试，也可在线测量出有载分接开关过度波形、过渡时间、过渡电阻、三相同期性及变压器绕组、电阻等数量，自动将开关切换过渡过程的数据寸入仪器，大液晶显示屏中文菜单打印输出。
主要技术参数：
1、三路独立测试电源，最大输出电流0.5A;
2、仪器设置采样率10～20KHZ;
3、单次波形最大存储时间6.4秒。
4、过渡电阻测量范围：Y/0型变压器1-40Ω，
Y型变压器1-20Ω。
5、测量精度：1-5Ω，Δ=±10%
5-40Ω，Δ=±5%
6、时间及同期性误差：Δ≤±1%。
7、显示器：240×128T、T6963C控制器;
8、打印机：MP-40-8面板式前换纸型打印机;
9、处理部分：
80C320高速8位微处理器。程序存储器32K;
掉电保持数据存储器512K字节;
高速A/D转换器，最高采样率可达400KHZ;
10、电源：220V ±10% 功率≤200W。
11、尺寸：410mm×320mm×200mm。
12、重量：≤20kg
产品特性
1、光线示波器功能。
2、较强的综合测量能力。
3、较全面的测量结果分析。
4、数据保持，数据通讯。
5、抗干扰能力强。
6、液晶大屏幕显示，全中文菜单操作。
7、自带微型打印机，可汉化打印测量结果及波形。
8、体积小，重量轻。
